دوربین ثبت وقایع مدل FMB-888
مشـخصــات فایل:
47,000,000 تومان
خریدار محترم شما فقط اجازه چاپ طرح فوق را دارید. هرگونه انتشار، بازنشر، فروش و یا هدیه فایل به دیگران غیرقانونی و غیرشرعی بوده و بصورت قانونی پیگیری می گردد.
طراح:
حانیه خوشنویس

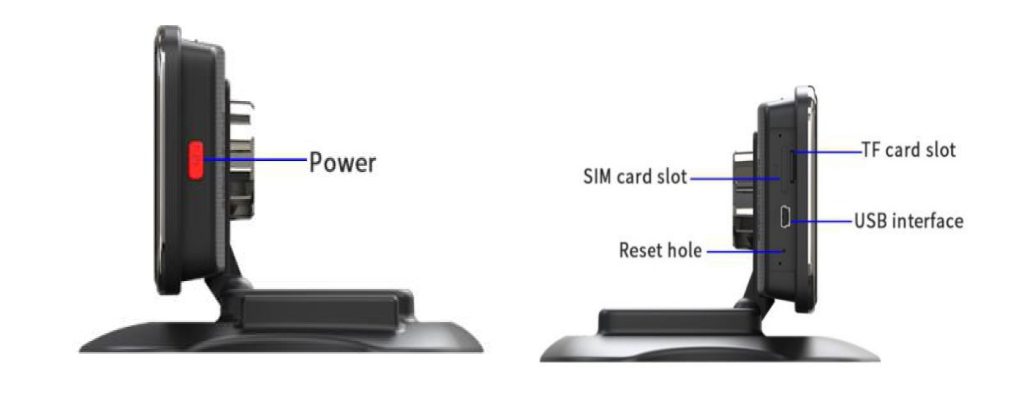

کلید پاور: برای روشن/خاموش کردن دستگاه ضبط خودرو (DVR) آن را طولانی فشار دهید. برای ورود به محافظ صفحه نمایش (Screen Saver) آن را کوتاه فشار دهید.

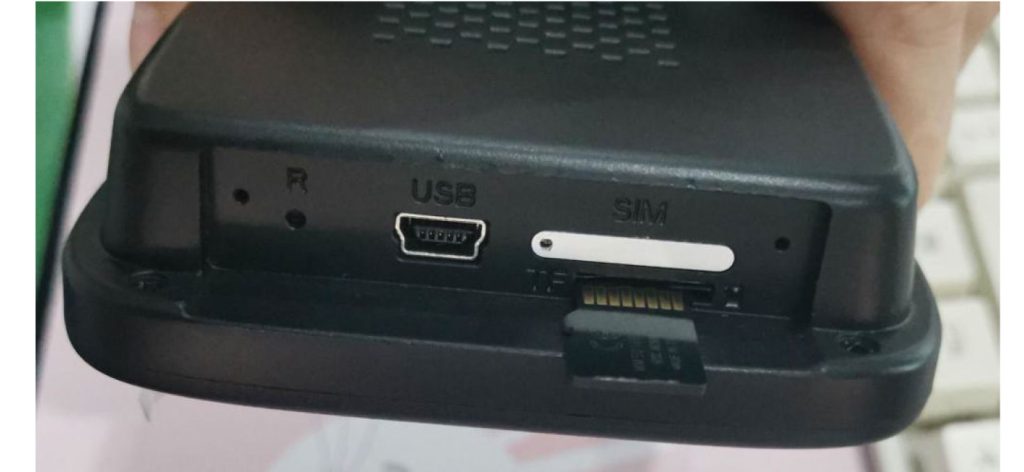

شیار سیم کارت: قفل است.
شیار کارت SD: برای کارت SD.
پورت USB: برای اتصال USB به کامپیوتر. ریست: برای ریست به تنظیمات کارخانه.
ویژگیهای اصلی دوربین ثبت وقایع مدل FMB-888

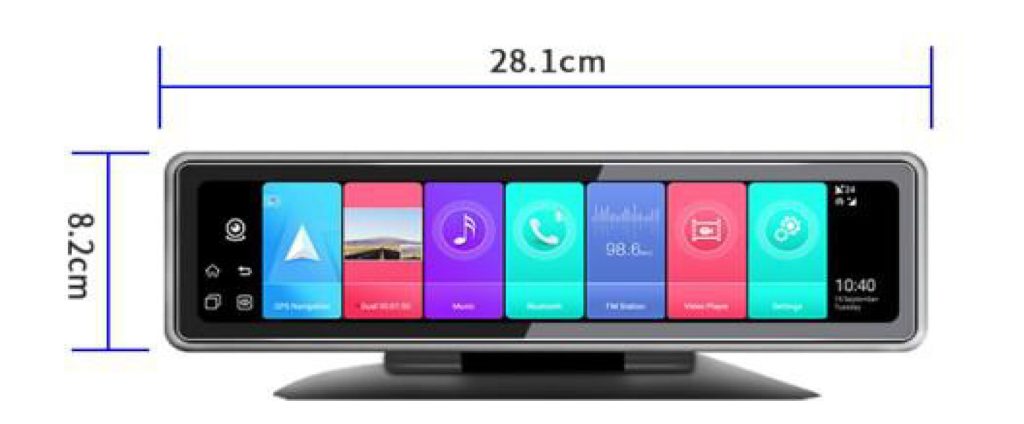

1. صفحه نمایش لمسی 12 اینچی با وضوح تصویر 1920*440P
2. سیستم اندروید 9.0 2+32G
3. ضبط 4 دوربین بدون نور، دید در شب
4. پشتیبانی از ناوبری GPS
5. پشتیبانی از عملکرد WIFI و بلوتوث
6. پشتیبانی از پایه کنسول مرکزی یا پایه مخصوص برای نصب
7. پشتیبانی از کارت SD حداکثر 256G با کلاس 10 یا بالاتر
8. سازگاری با پلتفرم ردیابی cmsv6 برای مدیریت ناوگان خودرو
9. پشتیبانی از نمایش 4 قسمتی در تمام صفحه
10. پشتیبانی از مانیتور از راه دور روی تلفن با برنامه دستیار خودرو
توجه: لطفاً از سیم کارت 3G/4G با باندهای زیر استفاده کنید، در غیر این صورت، دستگاه ضبط خودرو به اینترنت متصل نمیشود. باندهای پشتیبانی شده عبارتند از:
2G GSM B5/B3/B8؛
3G WCDMA B1/B5/B8؛
4G TDD-LTE B38/B39/B40/B41؛
4G FDD-LTE B1/B3/B5/B8
شما میتوانید پس از قرار دادن یک سیم کارت 3G/4G در آن، از آن به عنوان یک تلفن استفاده کنید.

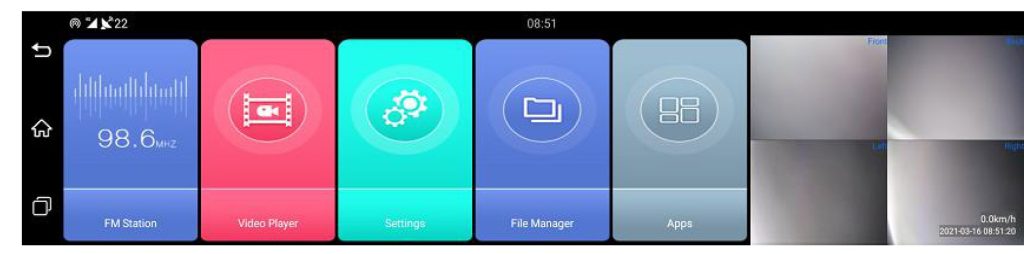

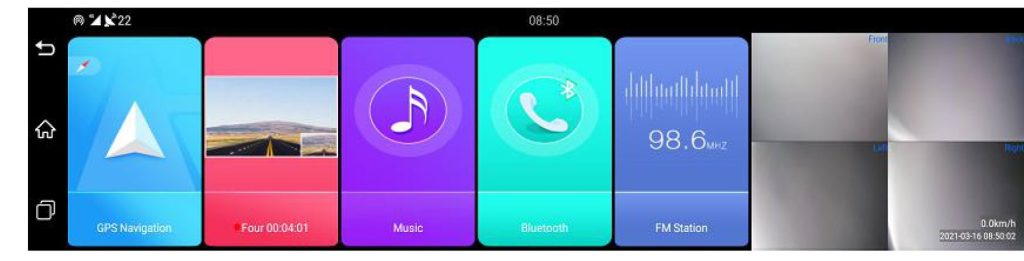

عملکرد دوربین ثبت وقایع مدل FMB-888
ناوبری GPS: میتوانید برنامه GPS مورد علاقه خود را از فروشگاه Google Play دانلود کنید. این برنامه از دادههای نقشه 2G/3D پشتیبانی میکند و وقتی آن را باز میکنیم، مانند تصویر زیر است:
ضبط: وقتی کارت SD را وارد میکنیم و DVR را روشن میکنیم، ۴ دوربین به طور خودکار ضبط میکنند.
موسیقی: میتوانید مقداری موسیقی را در DVR دانلود کنید و آنها را پیدا کنید، اینجا پخش کنید.

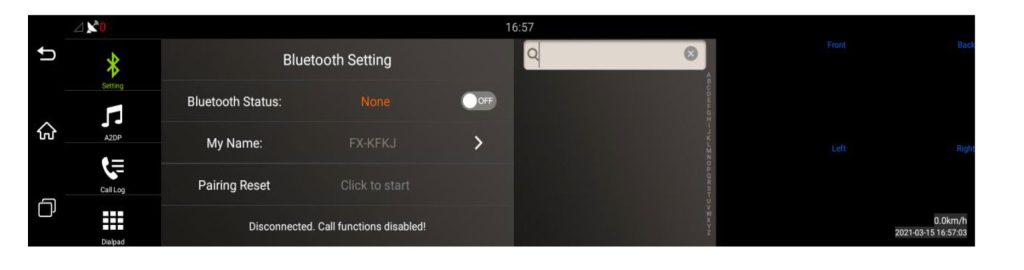

بلوتوث: این عملکرد میتواند دستان شما را آزاد کند،

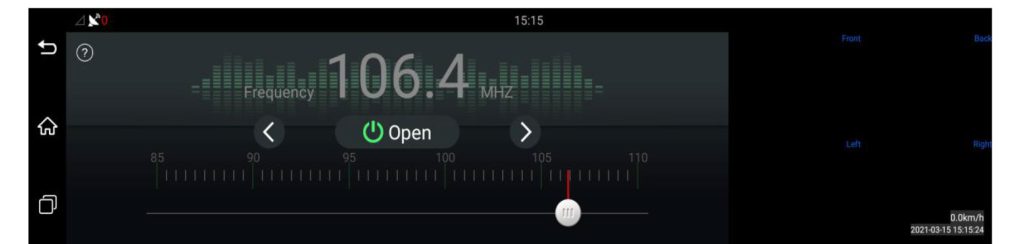

فرستنده FM: این عملکرد رادیو FM نیست، فقط وقتی فرکانس فرستنده FM را مانند رادیو ماشین تنظیم میکنیم، وقتی موسیقی را در DVR پخش میکنیم، صدا از رادیو ماشین پخش میشود. (توجه: وقتی این عملکرد را باز میکنیم، هیچ صدایی از DVR ماشین پخش نمیشود)

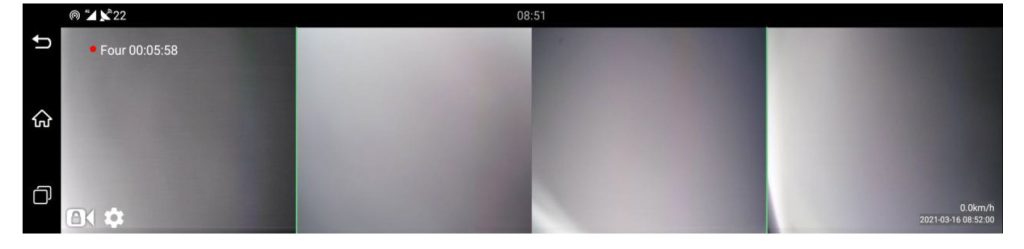

نمایشگر ۴ دوربین: این بخش برای نمایش ویدیوهای ۴ دوربین است.
پخش ویدیو: اگر میخواهید ویدیوهای ۴ دوربین را بررسی کنید، میتوانید اینجا پخش کنید.
مدیریت فایل: فایلهای موجود در کارت SD یا حافظه داخلی را از اینجا بررسی کنید.

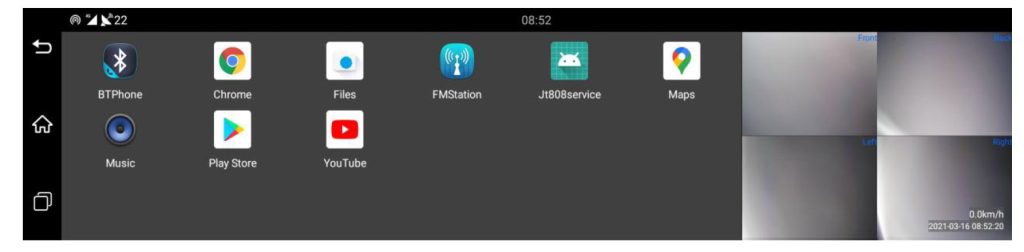

برنامهها: روی آن کلیک کنید تا برنامههای نصب شده روی DVR خودرو را بررسی کنید، رابط کاربری آن مانند زیر است.

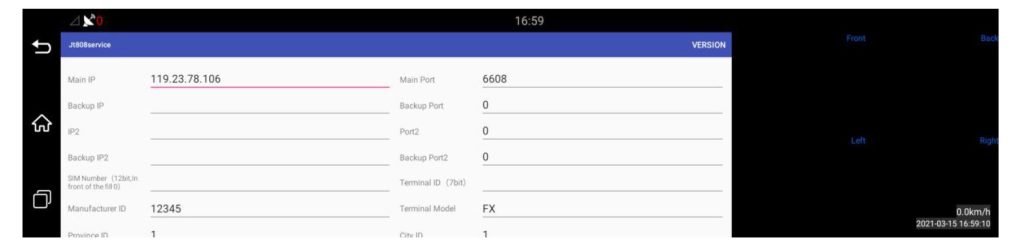

خواهید دید که یک سرویس Jt808 وجود دارد، از طریق آن میتوانید T88 را به پلتفرم ردیابی cmsv6 خود اضافه کنید، و وقتی این برنامه را باز میکنیم، به این شکل است، لطفاً فقط IP و پورت خود را وارد کنید، سایر اطلاعات را دست نخورده نگه دارید، بدون تغییر.

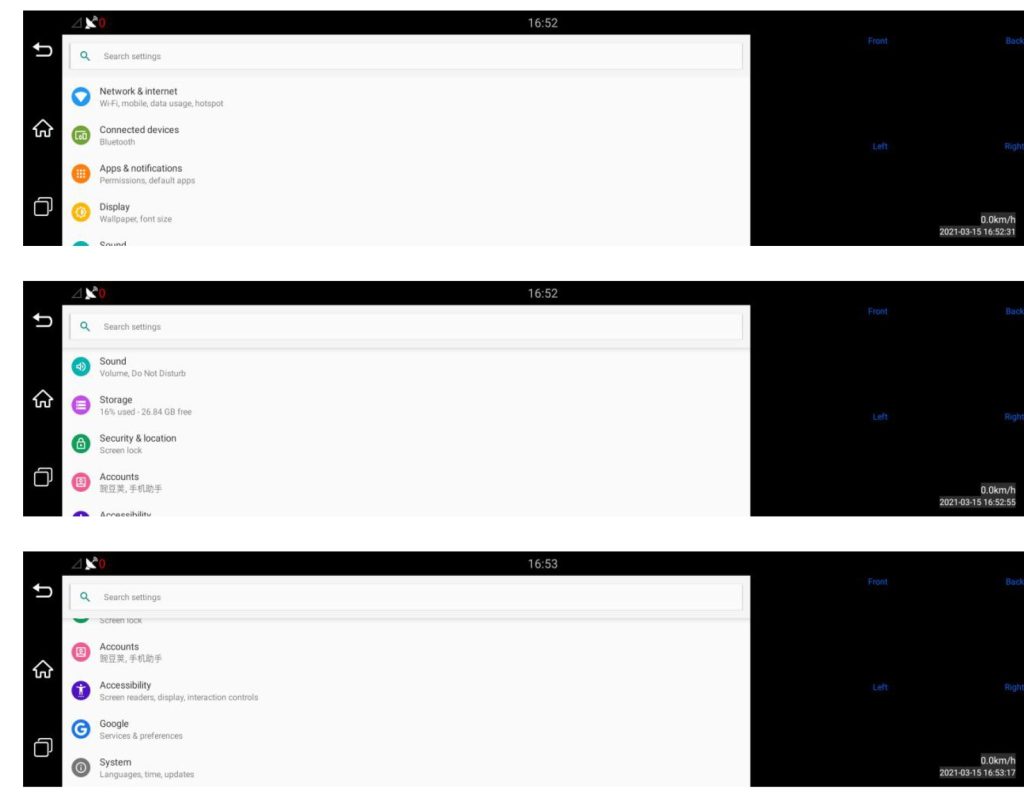

تنظیمات: روی این آیکون کلیک کنید، میتوانید وارد تنظیمات DVR خودرو شوید، در آنجا میتوانید زبان، تنظیمات DVR، تاریخ باز یا بسته شدن 4G و غیره را تنظیم کنید، در زیر رابط کاربری آمده است:

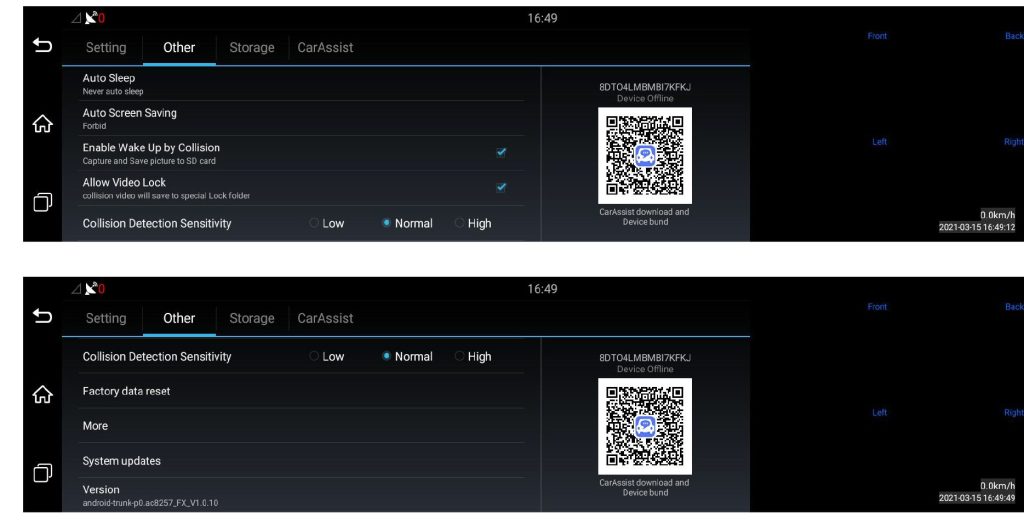

تنظیمات اصلی در مسیر: setting/other قرار دارد.
وقتی از مسیر setting/other/more استفاده میکنیم، رابط کاربری به شکل زیر است:
شما میتوانید زبان را در بهروزرسانی سیستم، گزینه پایین، تنظیم کنید. میتوانید هاتاسپات وایفای را در این DVR خودرو باز یا بسته کنید.

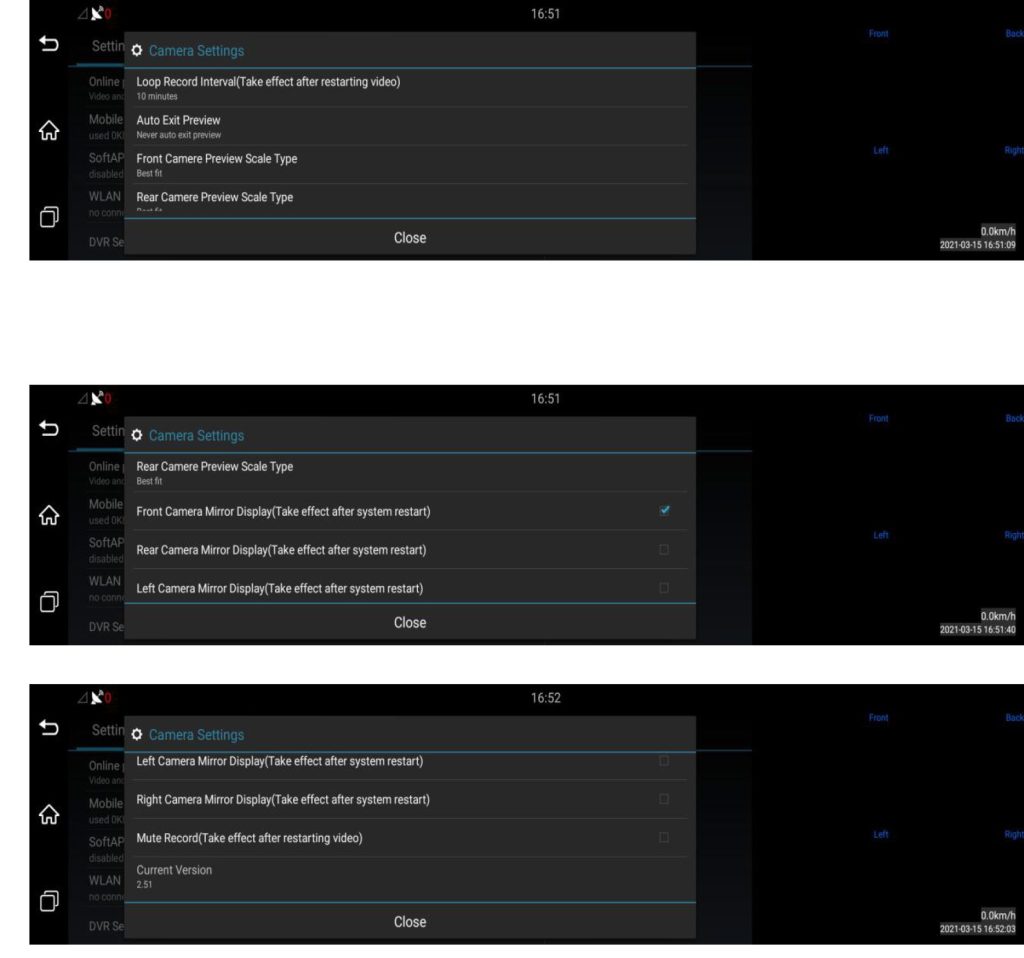

وقتی در تنظیمات مسیر/تنظیمات DVR هستید، رابط کاربری به صورت زیر است:

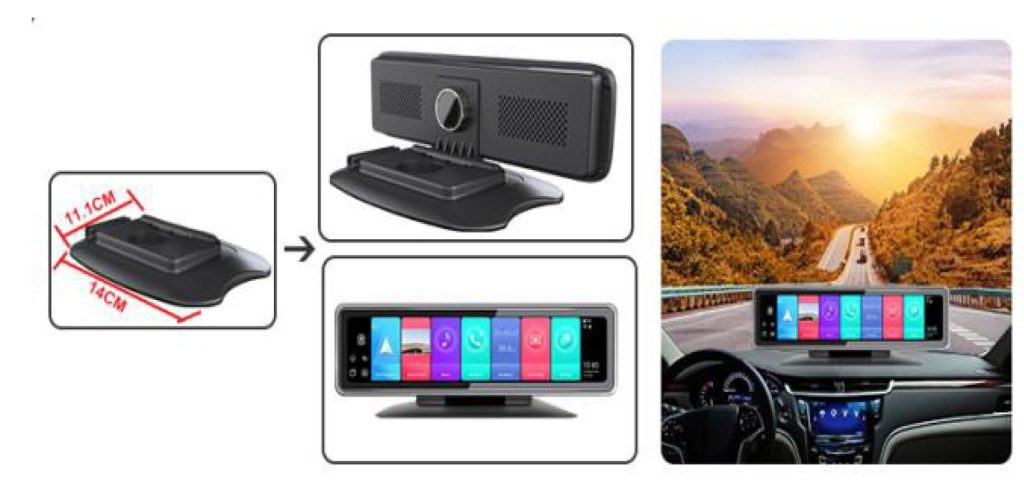

نصب دوربین ثبت وقایع مدل FMB-888

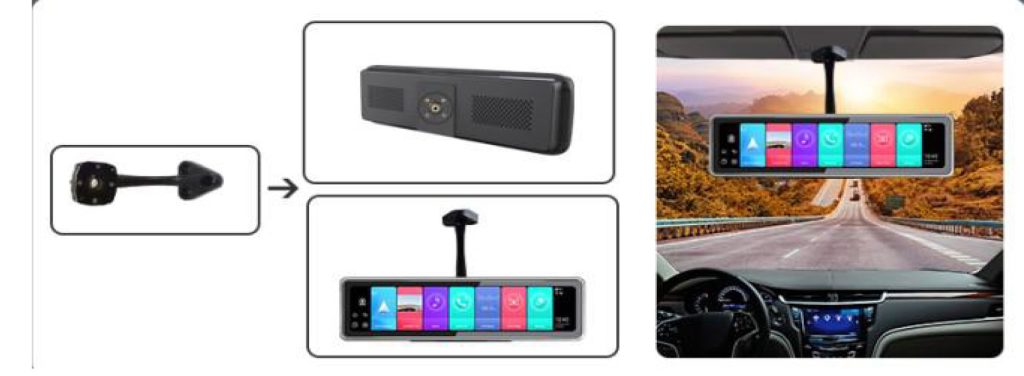

از پایه کنسول وسط یا پایه مخصوص برای نصب پشتیبانی میکند.
اتصال سیمی دوربین ثبت وقایع مدل FMB-888

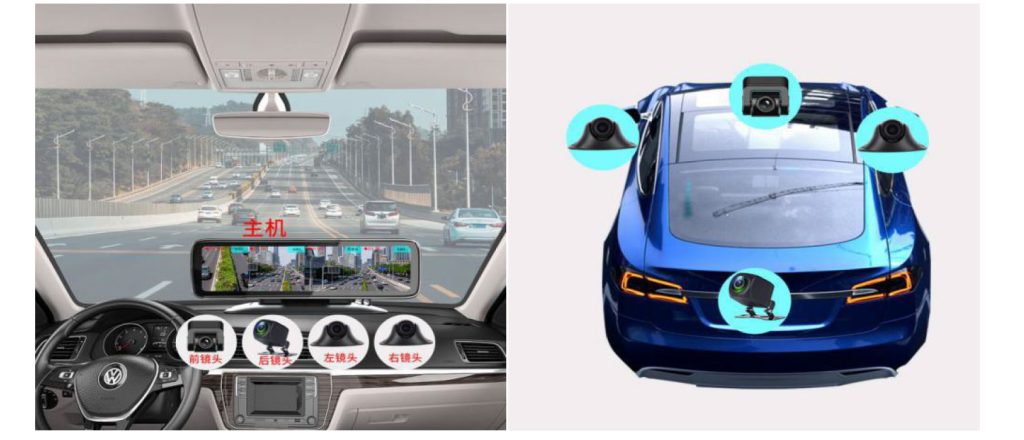

T88 از ضبط همزمان ۴ دوربین پشتیبانی میکند، آنها دوربین جلو + عقب، راست و چپ هستند. زاویه دید میتواند ۳۶۰ درجه باشد و ماشین شما را برای مانیتور پارکینگ ۲۴ ساعته احاطه کند.
CH 1: به دوربین جلو متصل میشود
CH 2: به دوربین چپ متصل میشود
CH 3: به دوربین راست متصل میشود
CH 4: به دوربین عقب متصل میشود

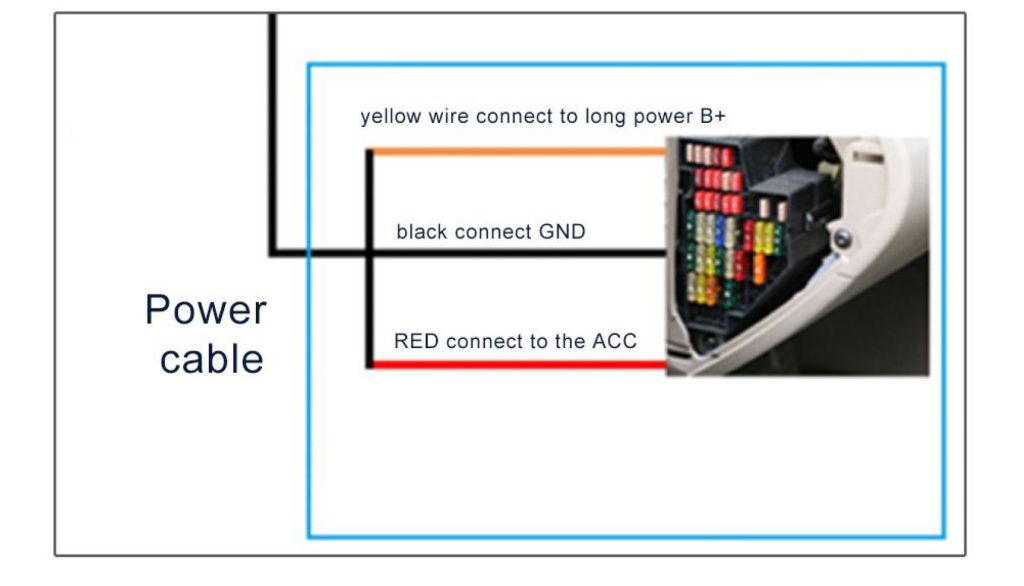

کابل برق
سیم زرد به B+، سیم مشکی به GND (اتصال به زمین، منفی)، سیم قرمز به سوئیچ استارت متصل میشود. کابل دنده عقب
سیم آبی (BACK2) به “+” چراغ دنده عقب متصل میشود
سیم بنفش (BACK3) به چراغ راهنمای چپ متصل میشود. سیم خاکستری (BACK4) به چراغ راهنمای راست متصل میشود.
لطفاً قبل از نصب هر ۴ دوربین روی خودرو، از عملکرد صحیح آنها اطمینان حاصل کنید.
۱. مطمئن شوید که موتور خودرو خاموش است.
۲. دستگاه ضبط تصویر خودرو را به همراه پایه کنسول وسط نصب کنید.
۳. سیم برق را در امتداد لبه شیشه جلو تا جعبه فیوز خودرو قرار دهید.
سیم زرد B+: وقتی موتور خاموش است، و جعبه فیوز ماشین را باز میکنید، لطفاً سعی کنید دو زبانه که ۱۲ ولت است را هنگام آزمایش با یک مولتیمتر پیدا کنید.
سیم قرمز ACC: جعبه فیوز خودرو را باز کنید، موتور خودرو را روشن کنید، از مولتیمتر برای آزمایش برق ۱۲ ولت برای اتصال ACC استفاده کنید (اگر موتور خودرو را روشن نکنید، ACC 0 ولت است).
سیم سیاه: اتصال به زمین.
سیم سبز: در جعبه، یک دوربین عقب به طول ۸ متر قرار دادهایم و در این کابل، یک سیم قرمز وجود دارد. لطفاً توجه داشته باشید که انتهای این سیم قرمز به سیم سبز و انتهای دیگر سیم قرمز به انتهای مثبت برق چراغ عقب وصل میشود.
نحوه پیدا کردن انتهای مثبت برق چراغ عقب:
بعد از روشن کردن موتور، وقتی دنده عقب (R) درگیر است، ولتاژ ۱۲-۲۴ ولت وجود دارد.
وقتی در دنده خلاص (N) هستید، سیم انتهایی ۰ ولت، انتهایی است که باید به انتهای دیگر سیم قرمز وصل کنیم. سیم بنفش: سیم آبی CH3 را به فیوز فرمان سمت چپ داخل جعبه فیوز وصل کنید.
سیم خاکستری: سیم خاکستری CH4 را به فیوز فرمان سمت راست داخل جعبه فیوز وصل کنید. هشدار: لطفاً مطمئن شوید که تمام کابلها به درستی وصل شدهاند، سپس DVR خودرو را روشن کنید!!!
